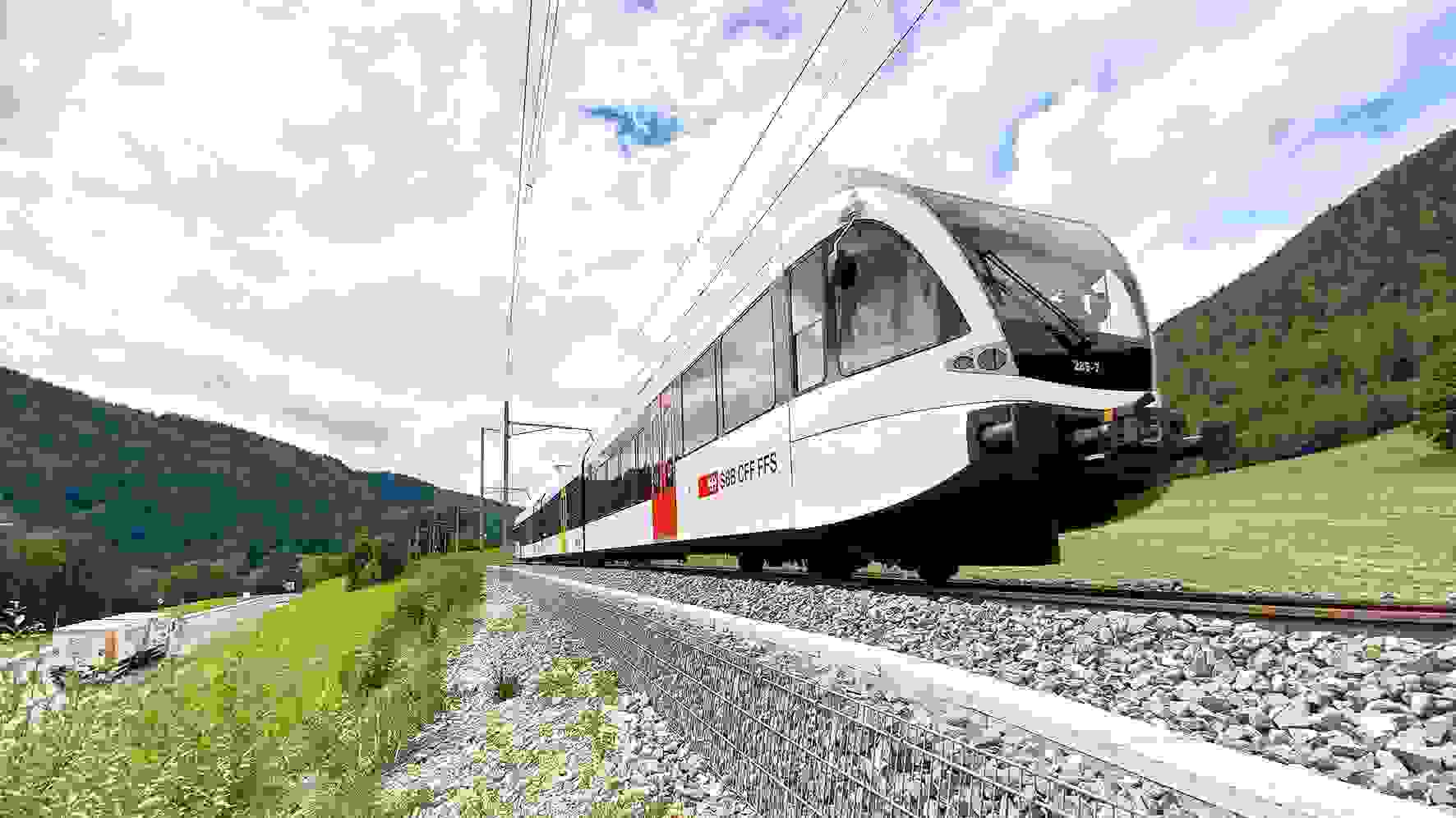

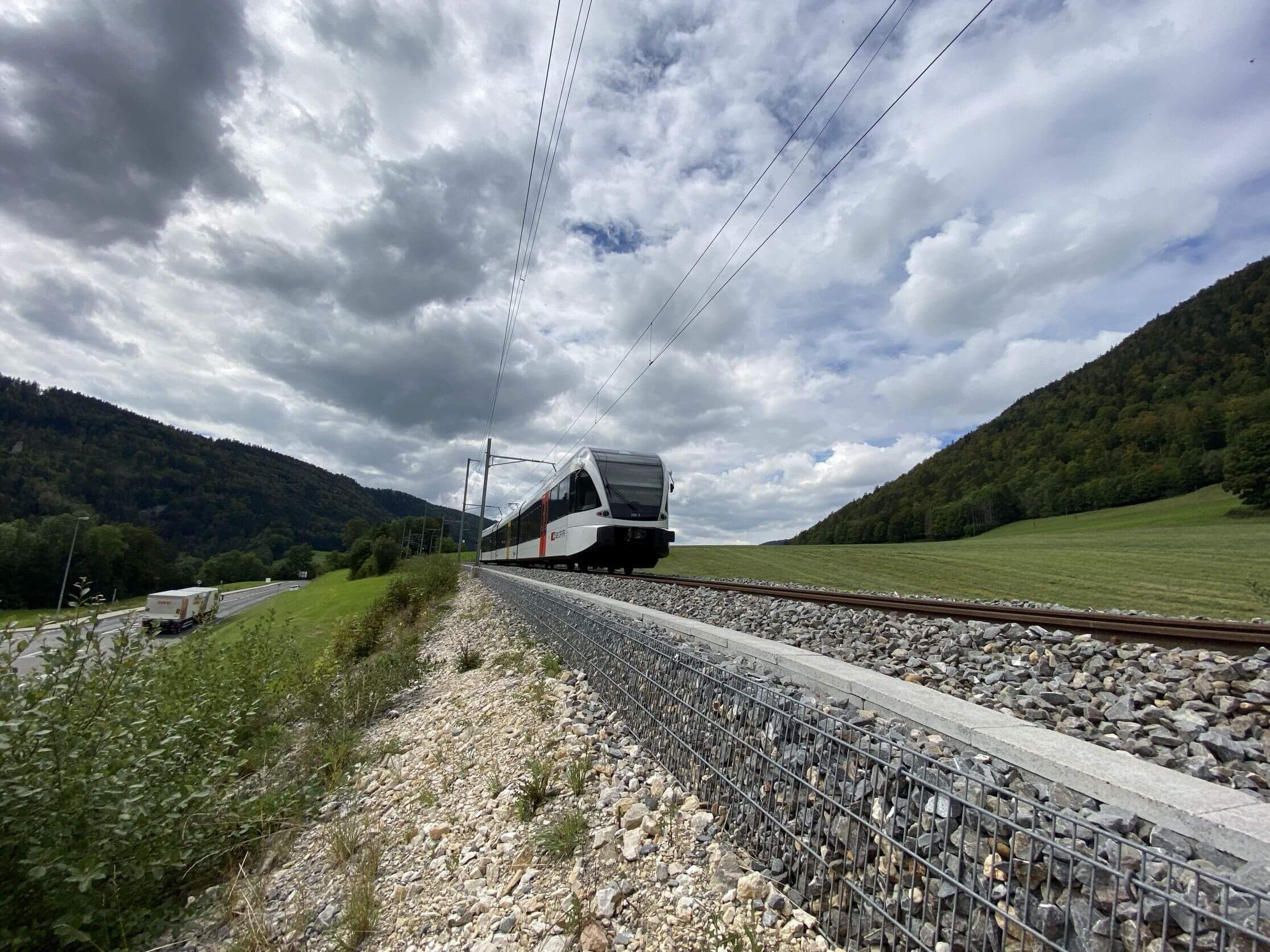

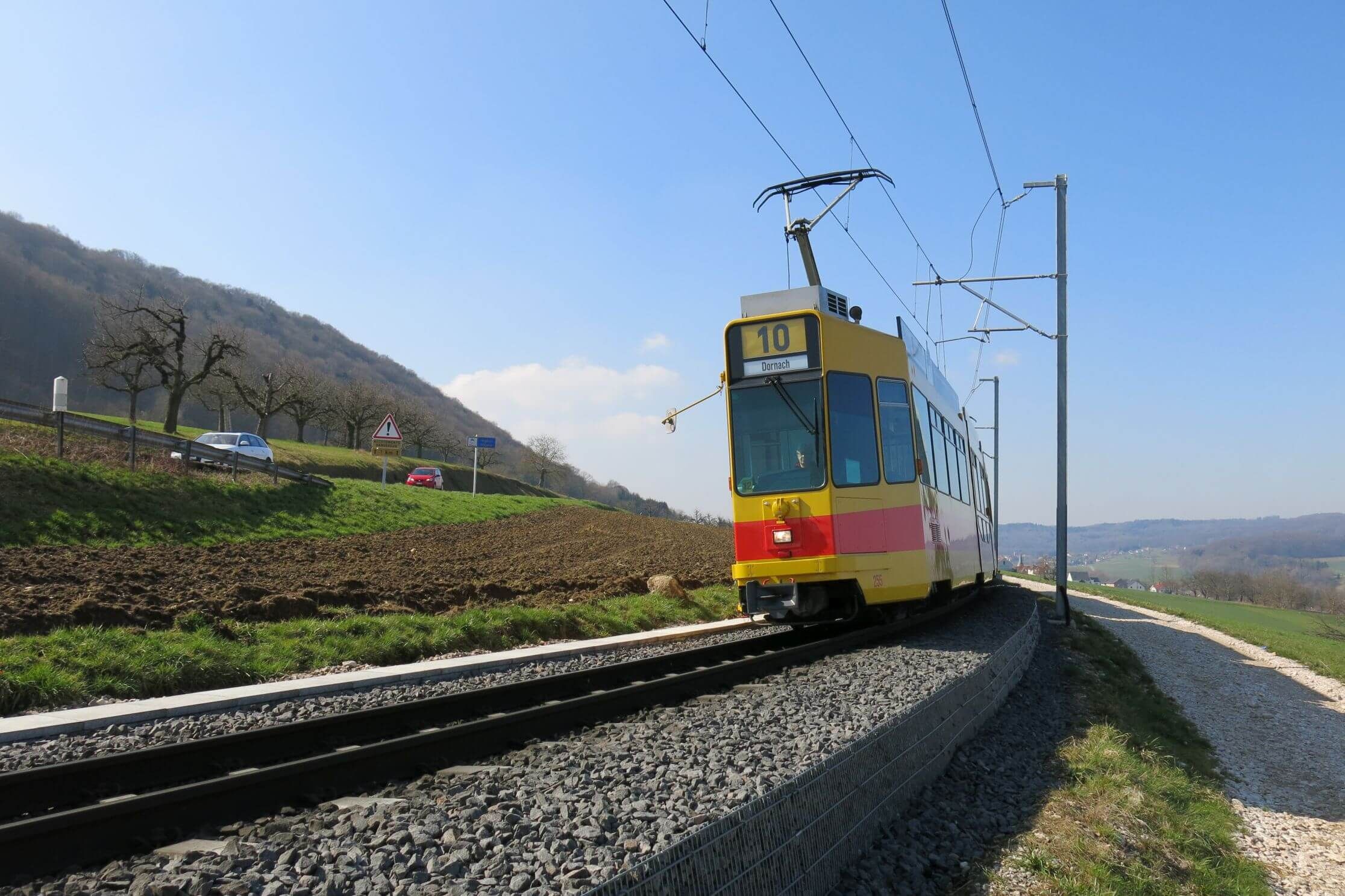

Stabilizzazione della banchina SYTEC BaFix B

Finitura laterale del margine del pietrisco ferroviario con un inclinazione di 80°

Prodotto

Sistema per stabilizzazione delle banchine nelle costruzioni ferroviarie

Funzione

Finitura laterale del margine del ballast ferroviario con un inclinazione di 80°

Applicazione

Costruzioni ferroviarie

Beneficio

Finitura laterale stabile a lungo termine

Ricavo di spazio per condotte per cavi o per vie di servizio

Realizzazione semplice e rapida

Descrizione

SYTEC BaFix B costituto di Elemento frontale e angolare rivestito in lega zinco-alluminio. Altezza di costruzione 0,50 - 1,00 m, inclinazione 80°. Per riempimento con ballast ferroviario. Omologato dalle princpali compagnie ferroviarie Svizzere

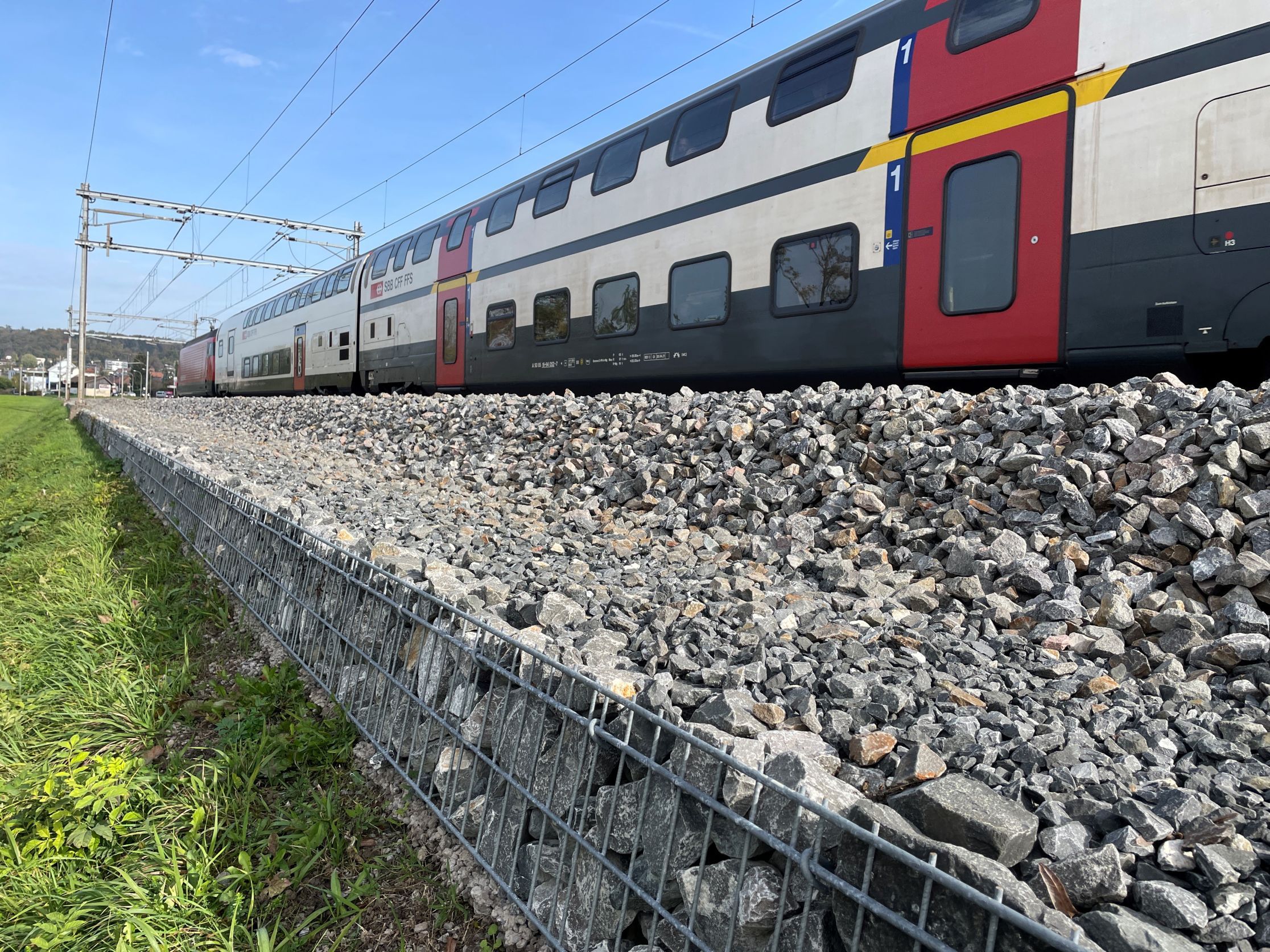

SYTEC BaFix B Repto ha una dimensione della maglia maggiore rispetto al BaFix B. Per il riempimento viene utilizzato pietrame da 80/200 mm, il che porta a valorizzarlo come habitat per rettili e piccoli animali.

Downloads

Prospetto SYTEC Sistemi di sostegno in terra armata (pdf)

Prospetto SYTEC Stabilizzazione della banchina (pdf)

Testi di capitolato SYTEC BaFix B (xls)

Modello DWG SYTEC BaFix S / BaFix B (pdf)

Meno Più

Sostenibilità

Energia / CO₂
Se invece di un muro di sostegno angolare in Beton alto 3 m, viene costruita una struttura di sostegno in terra armata alta 3 m, il fabbisogno energetico si riduce di quasi il 70% e le emissioni di CO₂ di circa l'80%.

Trasporti
Per un muro di sostegno angolare sono necessarie circa 1,5 tonnellate di materiale per m² di superficie. Una struttura di sostegno in terra armata richiede solo circa 15 kg di materiale aggiunto per m² di superficie del muro. Con una struttura di sostegno in terra armata i trasporti di cantiere si riducono di un fattore 100.

Tempo di costruzione / Disponibilità infrastruttura
A differenza di un muro di sostegno angolare in Beton, la struttura di sostegno in terra armata non richiede nemmeno la metà del tempo di costruzione. I tempi di costruzione del progetto infrastrutturale si accorciano e contemporaneamente aumenta la disponibilità dell'infrastruttura.

Biodiversità
La superficie della fronte della struttura di sostegno in terra armata offre habitat importanti per flora e fauna. Le aree verdi sono un fattore importante per ottenere un buon microclima e un'alta qualità di vita nell'ambiente costruito.

Durata
La struttura di sostegno in terra armata è un manufatto dimensionato e rappresenta un sistema portante permanente (orizzonte di pianificazione 100 anni).

Ciclo dei materiali
I componenti del sistema della struttura di sostegno in terra armata possono essere riciclati, aggiunti a nuovo materiale da costruzione o utilizzati come combustibile.

Estetica / Accettazione
La libertà di progettazione geometrica e i diversi fronti consentono un'estetica di alta qualità e un adattamento ottimale al paesaggio. Le aree verdi sono un fattore importante per ottenere un buon microclima e un'alta qualità di vita nell'ambiente costruito.
