BLS Toffen - Renaturierung Gürbe

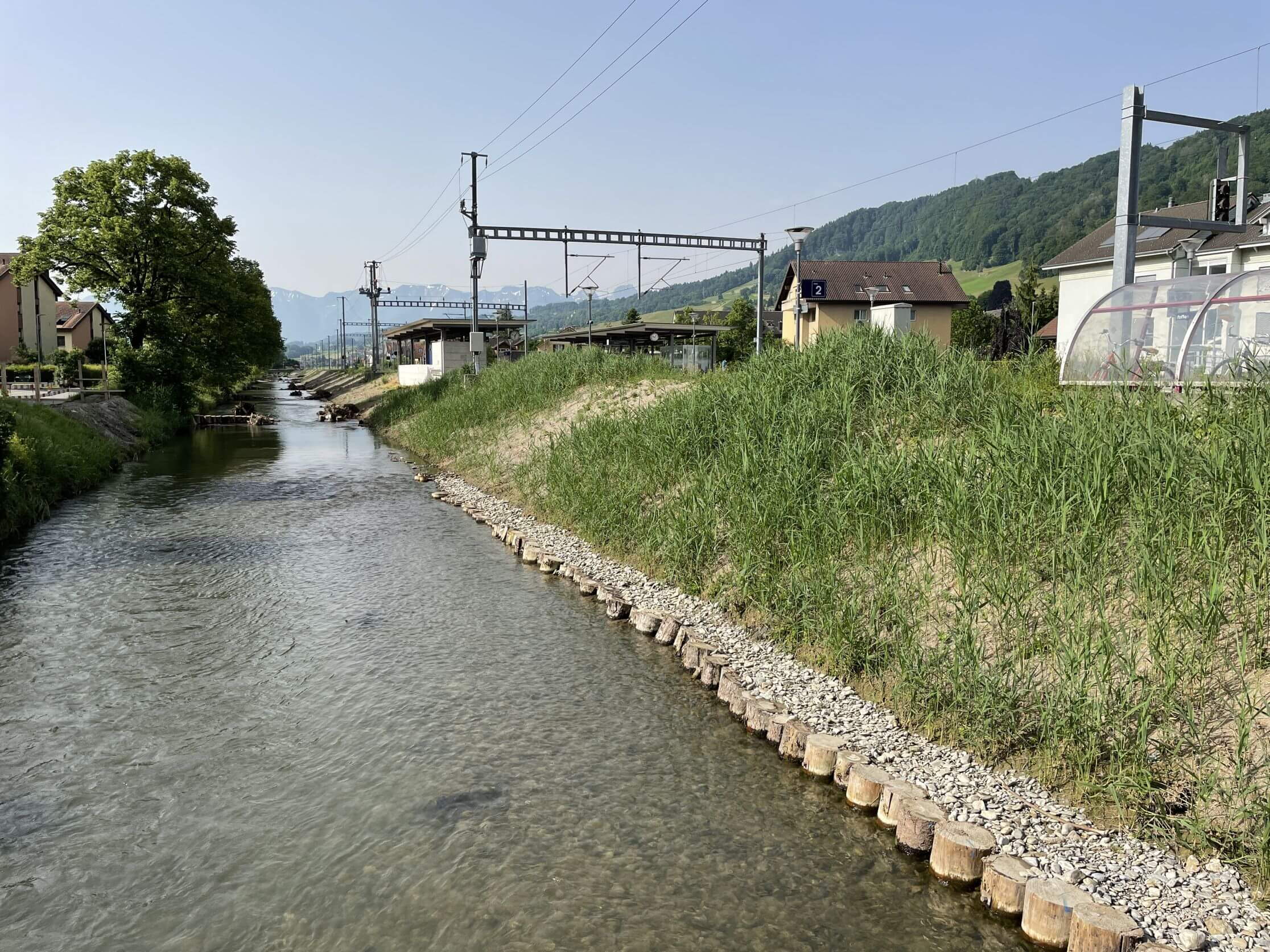

Bei extremen Wettersituationen mit Hochwasser muss der Bahndamm langfristig und sicher gegen Unterspülung geschützt werden. Die Gefahr ortete man in der in solchen Situationen auftretenden Schleppspannung. Mit einem geeigneten und sicher verankerten Oberflächenschutz sollte dies verhindert werden. Da man viel in die Renaturierung der Gürbe investiert hatte, wünschte man sich auch eine begrünbare, ins Landschaftsbild passende Konstruktion.

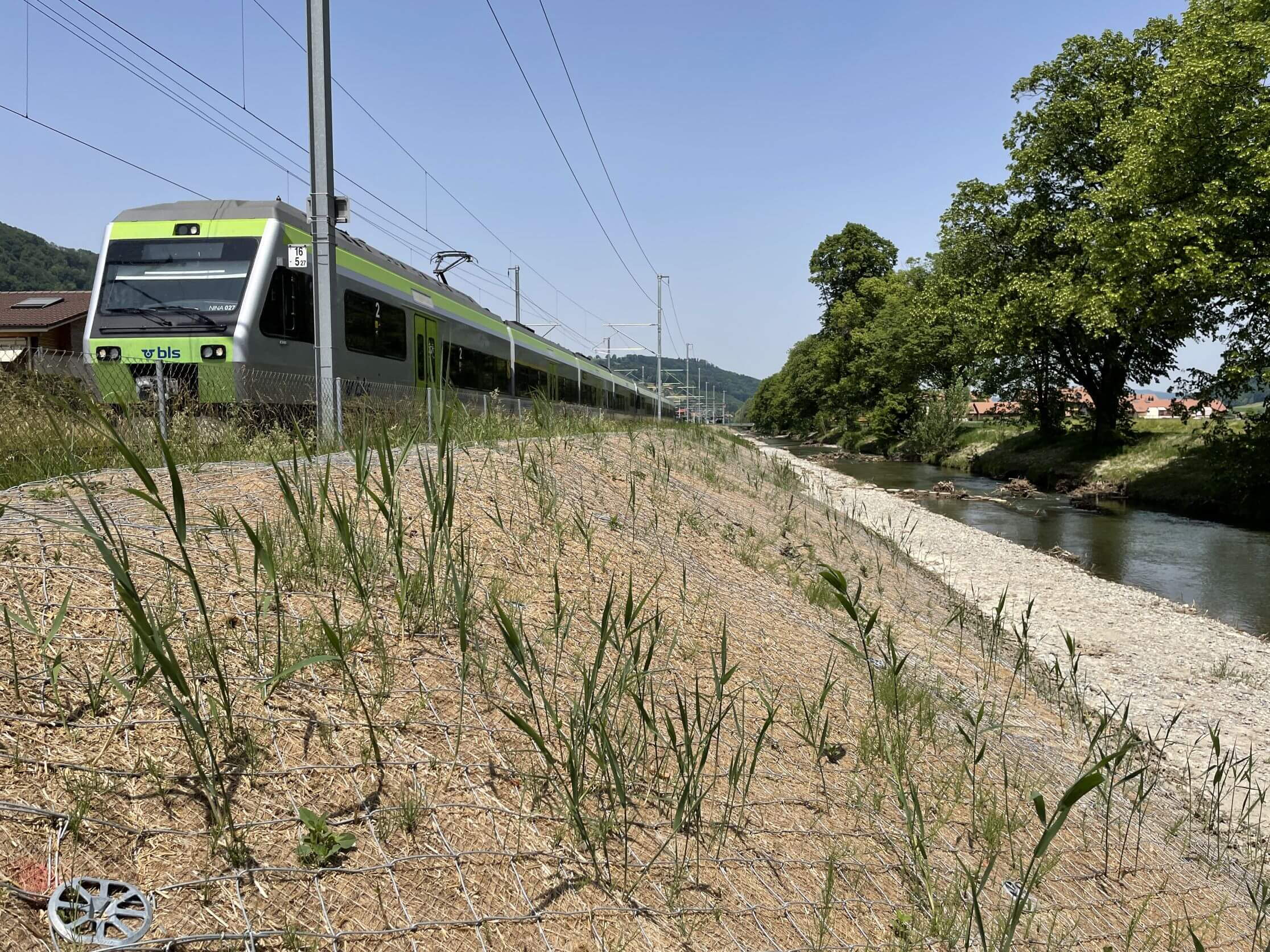

Die wichtigsten Elemente des Böschungssicherung-Systems sind das Seilankersystem Smartlock® und der Oberflächenschutz. Beim Projekt «Gürbe» wurde die Oberfläche mit dem Stahldrahtgeflecht SYTEC ES Flex und SYTEC Kokosfilz geschützt. Diese Kombination sichert den Damm bereits unmittelbar nach dem Einbau gegen Auskolkung. Später wird die natürliche Begrünung die Oberfläche zusätzlich schützen und die Konstruktion nahezu unsichtbar werden lassen.

Zur Überprüfung der aktivierbaren Ankerkraft im Bahndamm führte SYTEC bei Baustart Auszieh­versuche der Anker vor Ort durch. Diese Tests waren allesamt erfolgreich und die Praxis zeigte wesentlich grössere Ausziehwiderstände als in der Planung angenommen wurden.

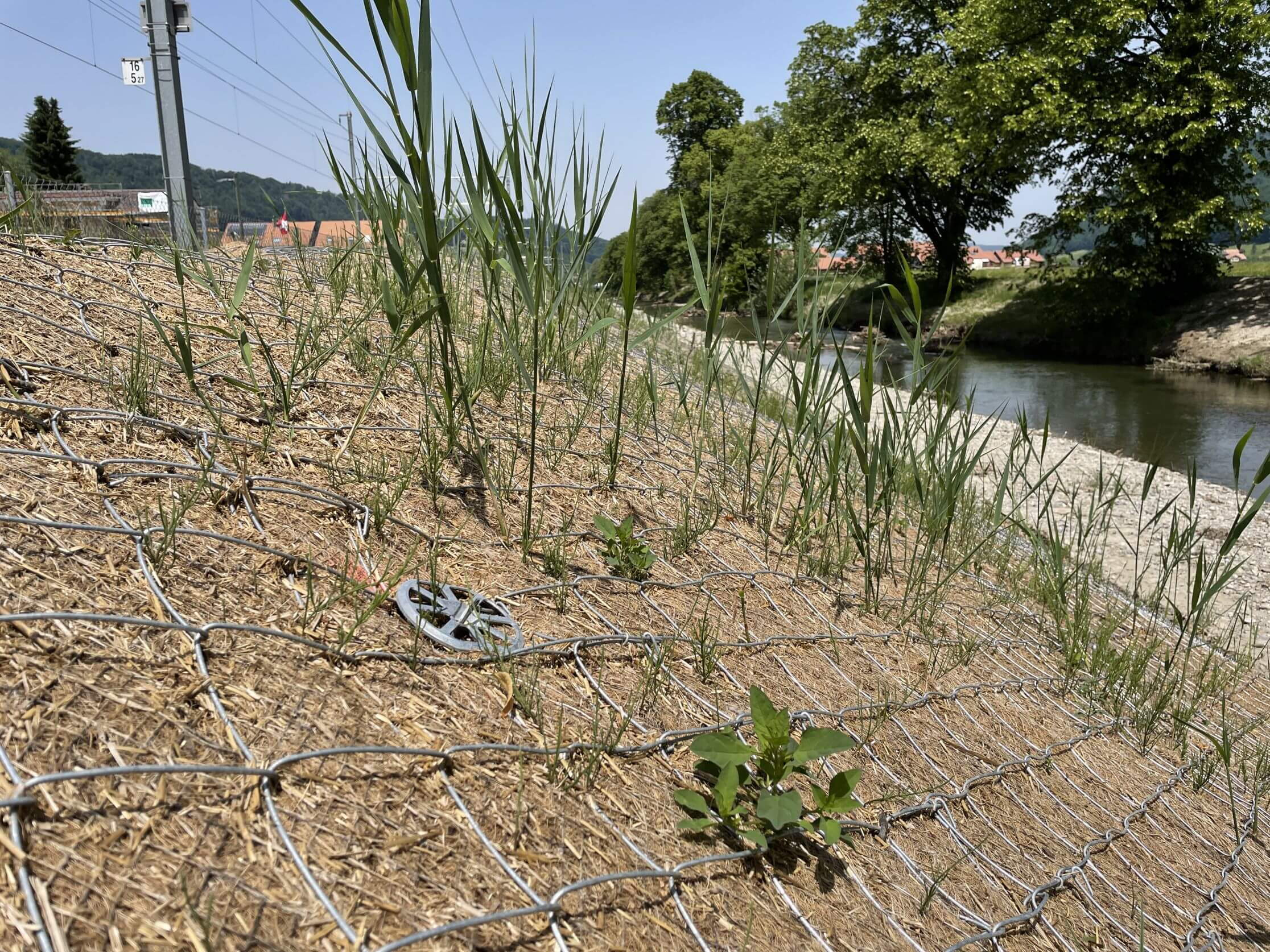

Smartlock® dient zur dauerhaften Befestigung von Erosions-, Kolk- und Steinschlagschutzmatten im Lockergestein. Das Versetzen erfolgt in wenigen Schritten. Nach dem Verlegen des Oberflächen­schutzes wird eine Treibstange auf den Seilanker gesetzt. Mit der Motoreinschlagramme wird der Anker bis zur gewünschten Tiefe eingetrieben. Das Spanngerät dient zum Rückziehen der Treibstange und zum Spannen des Ankers. Der Anker stellt sich dabei im Boden von selbst quer. Ein automatischer Spannverschluss in der Netzplatte hält die Seilspannung. Die hochwertige Aluzink­beschichtung des ganzen Systems garantiert dessen Dauerhaftigkeit. TerraSmart® eignet sich als langfristige Massnahme für Erosions-, Ufer- und Steinschlagschutz.
